PJ1-10A、B、C、D高壓電能計量柜

一、產品性能

PJ1--型高壓電能計量柜，系能源部組織"全國電能計量柜聯合設計研制組"聯合設計研制的，為供用電雙方提供安全、可靠、準確計量，合乎標準的高壓計量裝置。適用于3－10KV三相交流的電力用戶與高壓開關柜相匹配計量或單獨作為電能計量之用。

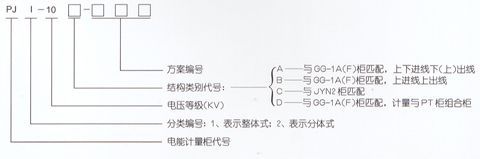

二、型號含義

三、結構概述

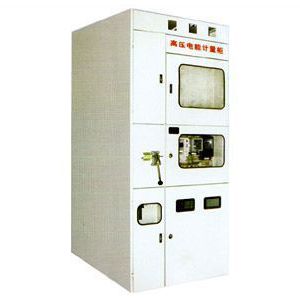

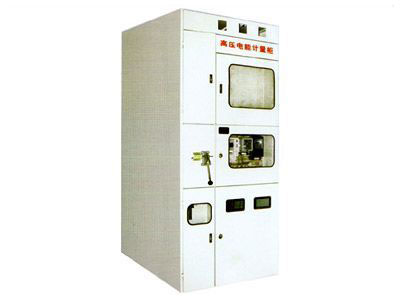

PJ1－3kv高壓電能計量柜，系固定安裝開啟式高壓計量裝置。其框架結構與GG－1A（F）基本相同，用角鋼合鋼板組焊而成，柜前用薄鋼板彎制成：裝飾板，操作板合蒙等部件、柜臺帶防護，加裝兩扇可開啟的防護門。

柜內裝有隔離開關，高壓熔斷器及提供計量電能消耗用的電流互感器合電壓互感器。

繼電器合測量?jī)x表安裝于左上方繼電器室或繼電器室門上。

右上觀察門內為定量器安裝室，右中觀察門內為電能計量室，內裝有功、無功及失壓計時儀等計量表計。

右上中兩門均裝有帶鉛封的磁鎖。柜內下部有隔離開關及聯絡裝置兩種，作為輸送合接收電能之用。柜后為可開啟的兩扇對開門，門上裝有帶鉛封的磁鎖，門內有與前右下門機械聯鎖。

PJ1－高壓計量柜設有完整的機械聯鎖合電磁聯鎖使之完全達到了高壓開關設備的五防要求。

四、外形尺寸與安裝

外形：高3150，寬1218，深1250
